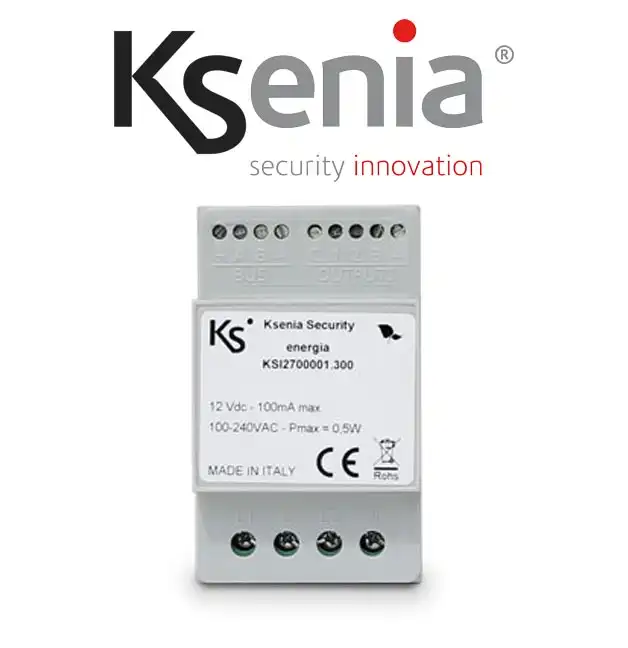

Energia. Modulo guida DIN controllo carichi per impianti monofase
In rispondenza alle attualissime disposizioni governative che invitano a
potenziare le dinamiche di mercato nel settore dell’efficienza energetica,
il modulo energia prodotto dalla Ksenia Security ha tutti i requisiti per
rispondere pienamente al conseguimento di tale obiettivo nell’ambito
della gestione dei carichi elettrici, comprese le fonti rinnovabili, il
controllo e il bilancio dei consumi.
Ogni modulo energia dispone di due linee distinte sulle quali misura sia
tensione che corrente, ciascuna linea può supportare carichi fino a 6kW.
In tempo reale vengono visualizzati i valori della tensione delle due
linee espressi in Volt e della corrente misurata su ciascuna linea L1 e L2
espressa in Ampere, con risoluzione al decimo di Ampere.
Il numero massimo di moduli energia equipaggiabili in centrale lares 4.0
dipende dal modello, come specificato di seguito:
• lares 4.0 wls 96 n. 1
• lares 4.0 16 -
• lares 4.0 40 n. 1
• lares 4.0 40 wls n. 3
• lares 4.0 140 wls n. 6
• lares 4.0 644 wls n. 6
Il modulo energia comunica con la centrale lares 4.0 mediante il KS-BUS
e diventa il completamento ideale quando la lares 4.0 viene utilizzata in
ambito di automazione domestica.
La gestione dei consumi viene implementata a partire dai dati raccolti
dal modulo energia, successivamente strutturati e memorizzati
secondo una logica applicativa che li elabora ed infine li visualizza
in comprensivi grafici che mostrano l’andamento temporale
dei consumi. La logica applicativa prevede la configurazione di
entità denominate “misuratori” che misurano in tempo reale la
potenza assorbita o prodotta, ad esempio in presenza di impianto
fotovoltaico, dalle linee L1 ed L2 dei moduli energia presenti
nell’impianto.
La configurazione dei “misuratori” è propedeutica ad ottenere
grafici utili all’analisi dei consumi. Ad esempio, in presenza di un
impianto fotovoltaico, se nella centrale lares 4.0 sono presenti
due moduli energia, configuriamo tre “misuratori”: uno per la
misurazione della potenza assorbita (es. Consumi), uno per quella
prodotta (es. Produzione fotovoltaico) ed uno per visualizzare
entrambe le potenze (es. Bilancio energetico), ottenendo i seguenti
grafici.
I grafici ottenuti visualizzano lo storico dei consumi, permettono di
analizzare l’andamento degli stessi consumi in modo da individuare
eventuali sprechi e di conseguenza ottimizzare i consumi.
I dati memorizzati, codificati ed elaborati, vengono visualizzati in
grafici a barre per una immediata comprensione dell’andamento
dei consumi, mettendo a confronto potenza prodotta e potenza
assorbita. Tutto ciò permette di individuare gli interventi da
effettuare per evitare le inefficienze e concorre all’ottenimento di
efficienza energetica.
Il valore della potenza in tempo reale, positivo o negativo, viene
visualizzato per ogni misuratore (in blu per potenza assorbita, in
verde per potenza prodotta). I “misuratori” possono essere associati a
partizioni e stanze per una visualizzazione nell’App lares 4.0, così come
anche i grafici sono fruibili da App.
Nell’ambito della gestione di carichi, il “misuratore” evita l’intervento
della protezione del contatore a causa dell’accensione contemporanea
di carichi con potenza totale eccessiva, effettuano la disconnessione
controllata dei carichi elettrici.
Ogni “misuratore” mette a disposizione due soglie:
1. soglia di assorbimento massimo della potenza
espresso in Watt, oltre il quale viene inviato un alert
(anche notifica push e sonora sulle tastiere della serie
ergo-T );
2. soglia di disconnessione (maggiore della “soglia di
assorbimento”) oltre la quale inizia la procedura di
distacco dei carichi.
I carichi che possono essere disconnessi sono le uscite configurate con
modalità “Carico gestibile”.
Il numero massimo delle uscite configurabili sono:
• 8 per lares 4.0 - 644 wls e lares 4.0 - 140 wls,
• 4 per tutti gli altri modelli (eccetto lares 4.0 - 16)
Le uscite configurate (lavatrice, lavastoviglie, forno, ecc.) sono
visibili come elettrodomestici connessi/disconnessi in tempo
reale, nella pagina Smart Home dell’App lares 4.0 nella categoria
“Elettrodomestici” e sulle mappe grafiche.
