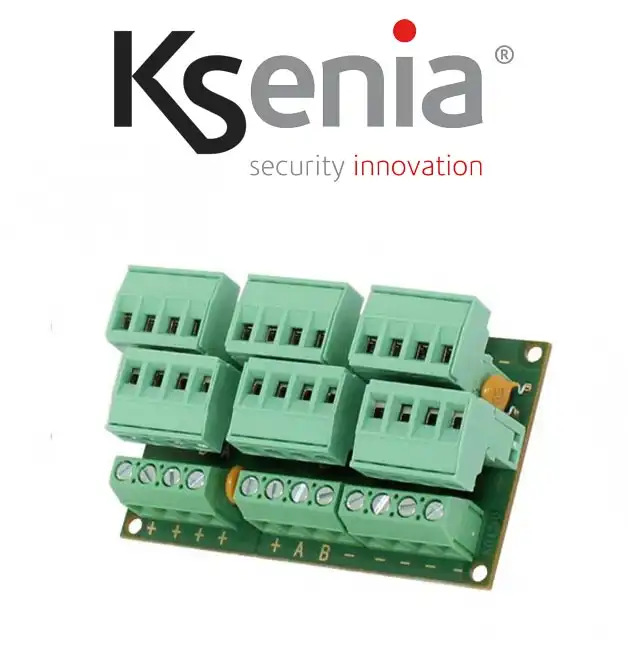

BUS Hub

Il modulo BUS Hub è una scheda di dimensioni estremamente compatte (70x45mm)
che consente di effettuare velocemente dei cablaggi e le relative manutenzioni.
Esso, infatti, si collega al BUS della centrale e dispone di 6 morsettiere estraibili a
cui possono essere collegati 6 rami distinti di BUS. Ogni ramo di BUS ha il positivo di
alimentazione protetto con un fusibile termico autoripristinante da 0,5A.
Inoltre, sono presenti altri 4 morsetti per il collegamento di positivi di alimentazione
(anche essi protetti da un fusibile da 0,5A) e da 4 morsetti per il collegamento dei
negativi.

CARATTERISTICHE TECNICHE
• Interfaccia KS-BUS
• Dimensioni Scheda: 45×75x16 mm (hxlxp)
PARTI COMPRESE
• 1 Modulo BUS Hub (PCBA)
• 4 supporti per contenitore metallico o plastico
• 1 Guida Rapida di installazione
• 6 Cavi di collegamento
COME ORDINARE
• KSI2500001.300 - PCBA BUS Hub
CONFORMITÀ
Europa - CE
