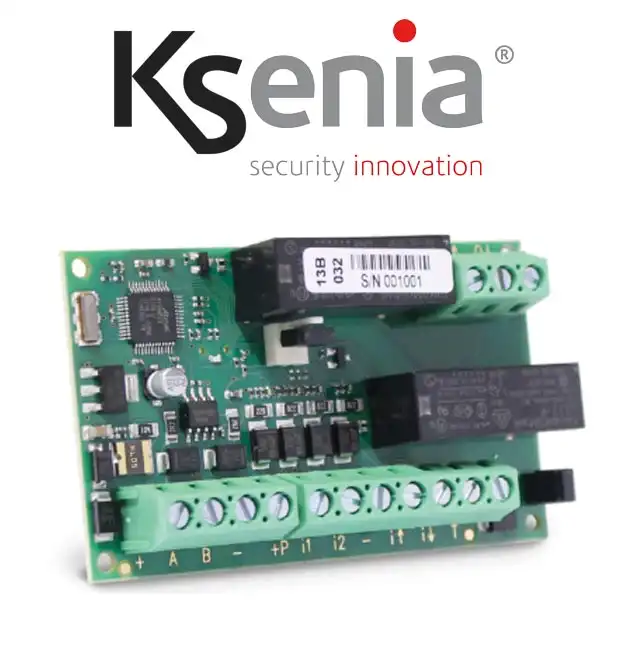

Modulo di espansione auxi-H

auxi-H è un modulo utilizzabile sia in ambito sicurezza sia per
l’automazione domestica.
Tramite un apposito ponticello a bordo scheda è possibile impostare
due modalità di funzionamento.
1. auxi-HT: in questa modalità il dispositivo è pensato per la completa
gestione di finestre munite di avvolgibili motorizzati.
2. auxi-HL: in questa modalità il dispositivo è pensato per la gestione
delle luci.
Nel primo caso (auxi-HT), le 2 uscite relè (8A-250V) diventano
interbloccate per il controllo diretto del motore avvolgibile.
Dagli scenari configurati su lares 4.0 è possibile aprire e chiudere
completamente gli avvolgibili.
Con i pulsanti locali si può gestire la classica movimentazione ad uomo
presente, ma anche la completa apertura/chiusura con un semplice
click.
Nel secondo caso (auxi-HL), invece, le due uscite relè possono essere
comandate liberamente dagli scenari di lares 4.0, oltre che gestite
localmente tramite i pulsanti collegati agli ingressi locali. Infatti, in
entrambe le modalità di funzionamento, si hanno 2 ingressi liberamente
configurabili e un ingresso di allarme dedicato al collegamento di
sensori di tipo tapparella. Come tutti i moduli di espansione di Ksenia
Security, è di dimensioni estremamente compatte (solo 70x45mm),
consentendo così un sostanziale risparmio di spazio. Può essere
posizionato sia dentro le scatole DIN-503 sia su guida DIN, riducendo
enormemente i tempi di installazione.
auxi-H si collega alle centrali lares 4.0 con il bus seriale a 4 fili KS-BUS.

CARATTERISTICHE TECNICHE
• Alimentazione: 13,8 Vcc
• Assorbimento: 70 mA (escluso terminale P)
• Relè uscita: 2 a 250 V - 8 A
• Ingressi allarme (con bilanciamento
programmabile): 2
• Ingresso dedicato per sensore tapparella:1
• Ingressi per pulsanti locali: 2
• Terminale di alimentazione da 0,5A (protetto
da fusibile termico autoripristinante)
• Dimensioni compatte :45x75x16 mm (hxlxp)
• Sistema di indirizzamento rapido su KS-BUS
COME ORDINARE
• KSI2300005.300 - PCBA auxi-H
ACCESSORI
• KSI7300000.001 - box plastico per guida DIN
PARTI COMPRESE
• 1 Modulo di espansione auxi-H (PCBA)
• 4 supporti per contenitore metallico o plastico
• 1 Guida Rapida di installazione
CONFORMITÀ
Europa - CE
EAC
