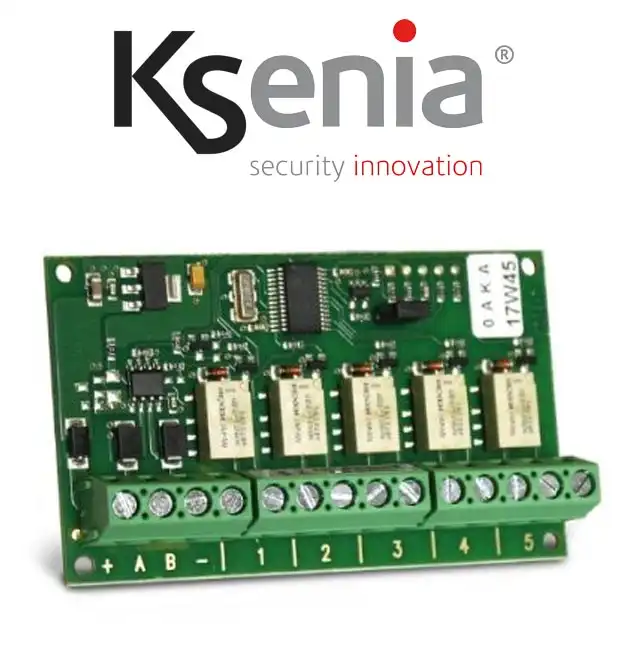

Auxi è una scheda di espansione che consente di aumentare di 5 il
numero di ingressi (uscite) ai comunicatori della serie gemino ed alle
centrali antintrusione lares 4.0.

La configurazione di auxi nel sistema è estremamente veloce, non
è necessario configurare alcun dip-switch (microinterruttore) o
assegnargli alcun indirizzo: auxi è acquisito da gemino, lares e lares 4.0
ed identificato univocamente con il numero seriale di 6 cifre stampato
sull’etichetta posta sulla scheda.

La sua dimensione compatta permette l’installazione all’interno
delle scatole da incasso DIN 503 oppure, in alternativa, può essere
utilizzato il contenitore plastico slim (codice Ksenia KSI7302000.010)
in grado di alloggiare fino a 2 auxi.

PROGRAMMAZIONE

auxi si collega a gemino, lares e lares 4.0 attraverso il BUS seriale
a 4 fili KS-BUS e dispone di 5 terminali configurabili come ingressi
con resistenza di fine linea programmabile oppure uscite OC
(transistorizzate) da 500mA. Uno dei 5 terminali è configurabile come
uscita analogica 0-10V. La programmazione del terminale è effettuata
durante la programmazione di gemino e lares 4.0 (solo uscita).

Perché auxi

• perché con un unico modulo di espansione possiamo ampliare le
zone di centrale e gli ingressi programmabili di gemino fino a 10;
• perché si configura automaticamente attraverso il numero di seriale:
stop alla necessità di posizionare manualmente i dip-switch e di
assegnare ad essi gli indirizzi necessari;
• perché le sue dimensioni sono ridottissime e può essere installato ad
incasso all’interno di una scatola DIN503;
• perché tutti i suoi 5 terminali possono essere programmati come
uscita Open collector fino a 500 mA ciascuna;
• perché tutti i suoi 5 terminali possono essere programmati come
ingressi con resistenze di fine linea;
• perché uno dei suoi 5 terminali è programmabile come ingresso
analogico 0-10 V con 5 soglie personalizzabili (solo centrali lares);
• perché uno dei suoi 5 terminali è programmabile come uscita
analogica 0-10 V in grado di regolare la tensione in uscita, utilizzabile
ad esempio per il dimmeraggio luci.

•Alimentazione: 13,8 Vcc
•Assorbimento: 20 mA (escluso terminale P ed uscite)
•1 Ingresso analogico 0 – 10 V (solo lares)
•Ingressi allarme: Fino a 5
(con bilanciamento programmabile)
•Uscita analogica: 1 da 0 – 10 V, 20 mA
•Uscite Open Collector: 5 da 500 mA ognuna
•Terminale di alimentazione da 0,5 A
(protetto da fusibile termico auto ripristinante)
•Dimensioni Scheda: 45×75×16 mm (hxlxp)
PARTI COMPRESE
• 1 Modulo di espansione auxi (PCBA)
• 4 supporti per contenitore metallico o plastico
• 1 Guida Rapida di installazione in ITA / EN / FR
COME ORDINARE
• KSI2300000.300 - PCBA auxi
ACCESSORI
• KSI7300000.001 - box plastico per guida DIN
• KSI7302000.010 - Contenitore plastico
versione “slim”
CERTIFICAZIONI
Europa - CE
EAC
EN50131 Grado 3 - Classe II
T014:2013
SSF 1014 Larmklass 3
